Befestigungssystem für Flachkollektoren auf einem Dach mit einer Neigung von mind. 30°, das z. B. mit Blech oder Bitumenschindeln eingedeckt ist. Die Doppelgewindeschraube ermöglicht die Befestigung an einem Sparren oder einem anderen Dachkonstruktionselement.
- Für Dachneigungen >30°
- Mit Doppelgewindeschraube
- Aus Aluminium und rostfreiem Stahl
Befestigungssystem für Flachkollektoren auf einem Dach mit einer Neigung von mind. 30°, eingedeckt mit Tonziegeln oder ähnlichem. Die 430 mm langen Haken ermöglichen die Befestigung an den Dachlatten.
- Für Dachneigungen >30°
- Mit Befestigungshaken
- Aus Aluminium und rostfreiem Stahl
Befestigungssystem für Flachkollektoren auf einem Dach mit einer Neigung von 15 bis 30°, das z. B. mit Blech oder Bitumenschindeln eingedeckt ist. Erhöht die Neigung des Kollektors um 15°. Die Doppelgewindeschraube ermöglicht die Befestigung an einem Sparren oder einem anderen Dachkonstruktionselement.
- Für Dachneigung von 15-30°
- Mit Doppelgewindeschraube
- Aus Aluminium und rostfreiem Stahl
Befestigungssystem für Flachkollektoren auf einem Dach mit einer Neigung von 15 bis 30°, das mit Keramikdachziegeln usw. eingedeckt ist. Erhöht die Neigung des Kollektors um 15°. Die 430 mm langen Haken ermöglichen die Befestigung an den Dachlatten.
- Für Dachneigung von 15-30°
- Mit Befestigungshaken
- Aus Aluminium und rostfreiem Stahl

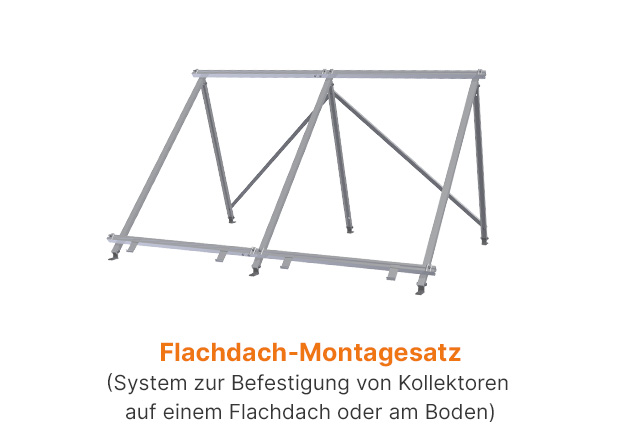

Befestigungssystem für Flachkollektoren auf einem Flachdach (Neigung bis zu 15°). Das System besteht aus einem Rahmen, auf dem die Kollektoren unter einem Winkel von 25 bis 45° zum Boden geneigt werden können.
- Für Flachdächer
- Neigungsverstellung 30-45°
- Aus Aluminium und rostfreiem Stahl
Befestigungssystem für Flachkollektoren an der Gebäudefassade. Das System besteht aus einem Rahmen, auf dem die Kollektoren unter einem Winkel von 45° zur Horizontalen geneigt werden können.
- Für die Gebäudefassade
- 45° Neigung
- Aus Aluminium und rostfreiem Stahl
Angepasst an unterschiedliche Einbaubedingungen
- Stabile, robuste und langlebige Konstruktion
Stabile, robuste und langlebige Konstruktion
Witterungsbeständige Werkstoffe
Komponenten aus Aluminium und rostfreiem Stahl
Wie positioniert man einen Sonnenkollektor richtig?
Für den optimalen Ganzjahresbetrieb benötigen Solarkollektoren die richtige Neigung zur Horizontalen und die richtige Ausrichtung zu den Himmelsrichtungen. Als eine derartige Bedingung kann eine Ausrichtung nach Süden mit einer möglichen Abweichung von bis zu 45 Grad (SE-SW-Richtung) gelten. Die Neigung des Solarkollektors zur Horizontalen sollte wiederum zwischen 30 und 45 Grad betragen.
In den meisten Fällen werden die Solarkollektoren auf den Dächern von Gebäuden aufgestellt. Wenn es sich um ein typisches Dach mit einer Neigung von 30 Grad oder mehr handelt, schafft dies die natürlichen Voraussetzungen für die einfache und dennoch korrekte Aufstellung der Solarkollektoren. Es werden dann Standardhalterungen für Solarkollektoren verwendet. Ist die Dachneigung zu gering, bietet der Hersteller, die Firma Hewalex, so genannte Korrekturhalterungen an. Sie erhöhen die Neigung der Kollektoren auf das erforderliche Minimum von 30 Grad.
Befestigungshalterungen für Solarkollektoren – Auswahl je nach Dacheindeckung
Die Auswahl der Halterungen für geneigte Dächer umfasst auch die Auswahl der richtigen Befestigungsteile. Im Angebot von Hewalex finden Sie sowohl Haken als auch Doppelgewindeschrauben. Die Haken werden gewählt, wenn die Befestigungshalterungen für Solarkollektoren an den Dachlatten befestigt werden sollen. Dies gilt insbesondere für Dächer, die mit keramischen Pfannendachziegeln, Zementdachsteinen usw. gedeckt sind.
Bei Dächern aus Blechdachziegeln, Bitumenziegeln oder Dachpappe werden in der Regel Doppelgewindeschrauben verwendet. Die Befestigungshalterungen werden dann an den Sparren oder anderen Konstruktionselementen des Daches befestigt. Wenn die Neigung weniger als 15 Grad beträgt, kann das Dach bereits als flach (horizontal) betrachtet werden. Dies schließt die Verwendung von Sonnenkollektoren nicht aus. Ein Hersteller wie Hewalex bietet freistehende Konstruktionen für Flachdächer an.
Wie wähle ich das Befestigungssystem aus?
Das Befestigungssystem für Solarkollektoren besteht aus einzelnen Halterungen, die je nach Bedarf für die Befestigung einer bestimmten Anzahl von Kollektoren ausgewählt werden, je nachdem, ob sie hydraulisch in einer Batterie miteinander verbunden sind oder nicht. Symbol der Halterung enthält auch die Größe des Kollektors, für den sie bestimmt ist (KS2100, KS2600), den Neigungswinkel (15, 45) sowie die Art der Befestigung an der Dachkonstruktion (H430, S200). Grundlegende Gliederung nach Halterungsarten:
2B – Basishalterung zur Montage von 2 Kollektoren in einer Batterie,
1B – Basishalterung zur Montage von 1 Einzelkollektor (vertikal),
1R – Verlängerungshalterung zur Montage jedes zusätzlichen Kollektors in der Batterie,
1H – horizontale Halterung, zur Montage von 1 Einzelkollektor (horizontal).
