Co zaoferuje Ci ZPS 18E-01 ECO?

Zespół pompowy ZPS 18E-01 ECO przeznaczony jest dla instalacji solarnych o powierzchni kolektorów do 16m2. Rozwiązanie to wyróżnia się obecnością przepływomierza elektronicznego, presostatu oraz możliwością kontroli anody tytanowej (opcjonalnie). Co więcej zespół serii ZPS 18E-01 ECO jest wyposażony w sterownik solarny, którego oprogramowanie w najnowszej wersji umożliwia precyzyjne sterownie instalacją kolektorów słonecznych, jak również wybranymi dodatkowymi urządzeniami w instalacji. Zespół pompowy ZPS 18E-01 ECO łączy w sobie części składowe jak w zespole dwudrogowym, z prostotą montażu jak w zespole jednodrogowym. Dostępnych jest kilka wariantów wyposażonych w wysokoefektywną pompę Wilo lub Shimge, zgodną z wymaganiami ErP.

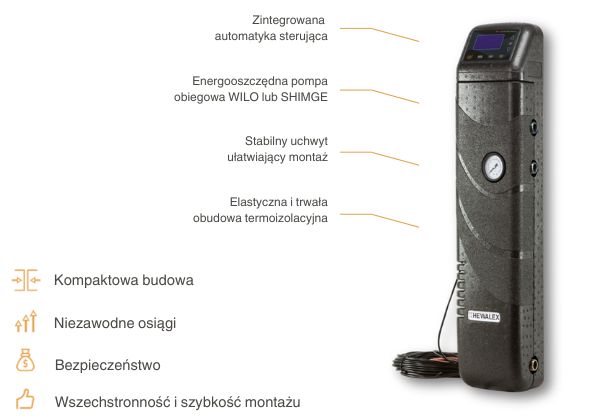

Maksimum korzyści w jednej obudowie

Zespół ZPS 18E-01 ECO zawiera wszystkie elementy istotne w pracy instalacji solarnej. Dodatkowo różne warianty urządzenia pozwalają na dobór rozwiązania optymalnego dla każdej instalacji.

Dzięki wykorzystaniu koncepcji all-in-one, gdzie sterownik G-422 jest wbudowany w korpus zespołu, wykonanie instalacji przebiega niezwykle prosto i szybko.

Wybór pompy obiegowej dopasowany do potrzeb

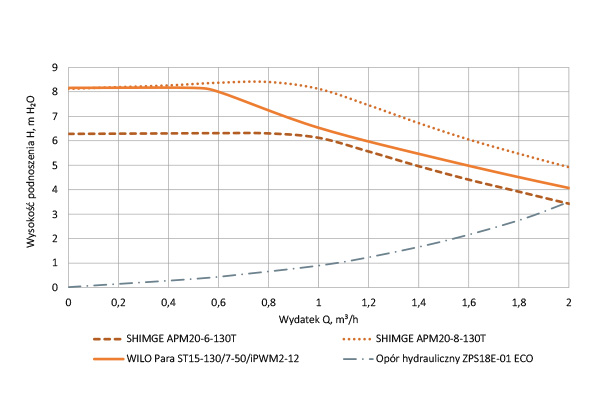

Zespół pompowy ZPS 18E-01 ECO jest oferowany w 3 wariantach pod względem zastosowanej pompy obiegowej. W zależności od rozmiaru instalacji możliwy jest optymalny dobór.

Pompy marki SHIMGE posiadają możliwość ręcznego ustalenia biegu pompy odpowiednim przyciskiem na korpusie z elektroniką.

Maksymalne uzyski ciepła i minimalny koszt pracy

Najnowszej generacji pompy obiegowe o elektronicznie regulowanych obrotach, cechują się kilka razy niższym zużyciem energii elektrycznej w porównaniu do starszych pomp pracujących ze stałymi obrotami. Grupa pompowa ZPS 18E-01 ECO zawiera pompę obiegową, której praca może być sterowana według najnowszych standardów regulacji (sygnał iPWM, iPWM2). Pozwala to na wykorzystanie zaawansowanych algorytmów zarządzania pracą instalacji solarnych, na podstawie ciągłych pomiarów temperatury i przepływu w obiegu roboczym. Efektywność energetyczna całej instalacji solarnej jest najwyższa spośród wszystkich źródeł ciepła. Dla wytworzenia każdych 100 W ciepła, wystarczy zwykle 1-2 W energii elektrycznej.

Montaż z gwarancją sukcesu

Kompaktowa budowa zespołu ZPS 18E-01 ECO i mniejsza liczba połączeń to nie tylko ułatwienie prac i skrócenie czasu montażu, ale także ograniczenie możliwości występowania nieszczelności. Dodatkowo fabryczne wpięcie do sterownika pompy obiegowej minimalizuje ryzyko jej uszkodzenia przez niepoprawne podłączenie.

Dowiedz się więcej

Cechy szczególne zespołu ZPS 18E-01 ECO

ZPS 18E-01 ECO to jednodrogowa grupa pompowa posiadająca zalety grupy dwudrogowej. Atutem zespołu pompowego ZPS 18E-01 ECO jest zwarta konstrukcja, która mieści w sobie wszystkie elementy układu pompowego, a także sterownik. Zespoły pompowe ZPS 18E-01 ECO są wytwarzane w firmie Hewalex w zakładzie produkcyjnym w Czechowicach-Dziedzicach.

Rozwiń odpowiedź

najbardziej rozbudowane rozwiązanie wśród grup pompowych Hewalex
wysokoefektywna pompa obiegowa spełniająca założenia dyrektywy ErP (od sierpnia 2015 r.), sterowana sygnałem PWM
intuicyjna i komfortowa obsługa sterownika z wyświetlaczem
opcja sterowania innymi urządzeniami w układzie
niskie opory przepływu
przyspieszony montaż
możliwość zdalnego podglądu pracy instalacji

Nr kat.:

HSP18E01S6A

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09

Pompa obiegowa:

SHIMGE APM20-6-130T

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

2,4 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

6,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat)

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO P S6

Nr kat.:

HSP18E01S6A

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09

Pompa obiegowa:

SHIMGE APM20-6-130T

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

2,4 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

6,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat)

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO P S8

Nr kat.:

HSP18E01S8A

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09

Pompa obiegowa:

SHIMGE APM20-8-130T

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

2,9 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

8,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat)

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO P W7

Nr kat.:

HSP18E01W7A

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09

Pompa obiegowa:

WILO-Para ST15-130/7-50/iPWM2-12

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

3,5 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

7,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat)

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO TP S6

Nr kat.:

HSP18E01S6AT

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09A

Pompa obiegowa:

SHIMGE APM20-6-130T

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

2,4 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

6,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat), zasilanie i nadzór pracy anody tytanowej HEWALEX

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO TP S8

Nr kat.:

HSP18E01S8AT

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09A

Pompa obiegowa:

SHIMGE APM20-8-130T

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

2,9 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

8,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat), zasilanie i nadzór pracy anody tytanowej HEWALEX

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata

ZPS 18E-01 ECO TP W7

Nr kat.:

HSP18E01W7AT

Króćce przyłączeniowe:

GZ3/4

Sterownik solarny:

G-422-P09A

Pompa obiegowa:

WILO-Para ST15-130/7-50/iPWM2-12

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Maks. wydajność pompy obiegowej:

3,5 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

7,0 mH2O

Maks. temperatura pracy:

110 °C

Maks. ciśnienie pracy:

6 bar

Pozostałe cechy:

wbudowany czujnik spadku ciśnienia (presostat), zasilanie i nadzór pracy anody tytanowej HEWALEX

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wymiary:

830/130 mm

Okres gwarancji:

2 lata
