Kolektor słoneczny TLP AC

Wysoka wydajność, trwałość i niezawodność – to cechy wyróżniające kolektory płaskie Hewalex. Stanowią one optymalne rozwiązanie pod względem technicznym i cenowym, które pozwoli znacznie obniżyć koszty ogrzewania wody użytkowej.

Co zaoferuje Ci płaski kolektor słoneczny TLP AC?

Kolektor słoneczny typu TLP AC stanowi najnowszą generację produktu stworzonego na bazie 30 lat doświadczenia. Z racji swojej uniwersalnej konstrukcji, kolektor tego typu znajduje zastosowanie zarówno w małych domowych, jak też w dużych instalacjach solarnych. Może służyć do celów podgrzewania ciepłej wody użytkowej, wody basenowej jak również do wspomagania pracy centralnego ogrzewania w okresach przejściowych. Możliwość minimum 25-letniej eksploatacji nie tylko w naszych warunkach, ale także w trudnym klimacie gorącym czy chłodnym, jest potwierdzana na drodze rygorystycznych badań jakościowo-sprawnościowych w europejskich laboratoriach jak np. w SPF Rapperswil w Szwajcarii.

Maksimum ciepła z bezpłatnej energii

Energia ze Słońca jest niewyczerpalna, bezpłatna, ogólnie dostępna i łatwa do pozyskania. Kolektor słoneczny do swojej pracy wymaga śladowej ilości energii elektrycznej do wymuszenia obiegu roboczego. Z tego powodu kolektor słoneczny jest uznawany za najbardziej efektywne źródło ciepła i jedyne o zerowym zużyciu tzw. energii pierwotnej. Efektywność energetyczna kolektorów słonecznych wykracza poza ramy stosowane dla kotłów grzewczych, czy pomp ciepła. Dlatego też wprowadzono dla nich nieobowiązkowe jeszcze etykiety SOLERGY z odrębną skalą świadczącą nie o niskim zużyciu energii, ale o wydajności wytwarzania czystego i bezpłatnego ciepła. Co istotne klasa efektywności SOLERGY kolektora płaskiego dobrej klasy, jest wyższa niż większości kolektorów próżniowych.

Zaprojektowany dla wysokosprawnej i bezpiecznej pracy

Szczególnie wysoką wydajność kolektor płaski TLP AC osiąga dzięki zastosowaniu aluminiowo-miedzianych absorberów spawanych laserowo. Powłoka absorbuje ponad 95% promieniowania słonecznego, które niemal w całości dociera do absorbera przez specjalne hartowane szkło o obniżonej zawartości związków żelaza. Izolacja cieplna z wełny skalnej zastosowana dla dna i boków obudowy, ogranicza do minimum straty cieplne. Jest przy tym odporna na ekstremalne temperatury wewnętrzne. Szczególnie istotny dla zapewnienia efektywnego i wyrównanego przepływu czynnika roboczego (glikol) jest układ orurowania absorbera. Przepływ harfowy z 4 przyłączami chroni kolektor i czynnik przed skutkami dłuższego przegrzewania w razie braku odbioru ciepła.

Sprawdzone rozwiązania, nowoczesna technologia

Na bazie ponad 30 lat doświadczenia w konstruowaniu i produkcji, stworzona została kolejna już generacja kolektorów słonecznych TLP AC. Ich budowa jest dostosowana m.in. do możliwości występowania wysokich temperatur. Stąd też zastosowano sprawdzony układ harfowy orurowania absorbera o niskich oporach przepływu i samoczynnym usuwaniu glikolu w razie wystąpienia tzw. stanu stagnacji. Do produkcji absorbera stosowana jest najnowsza technologia spawania laserowego. Zapewnia ona precyzyjne i trwałe łączenie aluminiowej płyty z miedzianym orurowaniem. Sztywne aluminiowe profile obudowy, uszczelnienie i hartowane szkło zabezpieczają kolektor przed wpływem warunków zewnętrznych.

Solidna konstrukcja i uniwersalny montaż

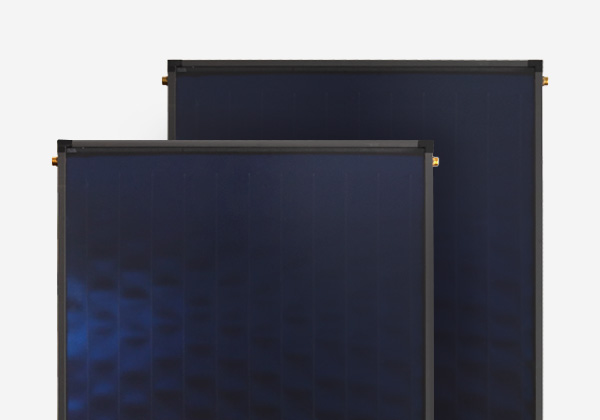

Płaskie kolektory słoneczne TLP AC oferowane są dwóch wielkościach: jako model KS2100 TLP AC oraz KS2600 TLP AC. Niezależnie od wybranego modelu, sztywna konstrukcja pozwala na montaż zarówno na dachu nachylonym, jak i płaskim, gdzie występują zwiększone obciążenia od wiatru. Systemy mocujące własnej produkcji umożliwiają montaż kolektorów słonecznych na dachu pokrywanym dachówką falistą lub płaską, a także blachą płaską, trapezową, papą itd. Dla optymalnej zabudowy kolektorów płaskich na zbyt nisko nachylonym dachu (poniżej 30 stopni), dostępne są korekcyjne systemy mocujące.

Przyjazne dla środowiska naturalnego pod każdym względem

Bezkonkurencyjna efektywność energetyczna kolektorów słonecznych jest faktem. Do wytwarzania ciepła, kolektor płaski TLP AC potrzebuje w typowych instalacjach 99% energii słonecznej i jedynie 1% energii elektrycznej dla pompy obiegowej. Co niezmiernie ważne, kolektory słoneczne są także przyjazne środowisku na etapie produkcji oraz recyclingu po zakładanym przeciętnie 25-letnim okresie pracy. Produkcja tych urządzeń odbywa się przy małym nakładzie energii, co nie obciąża środowiska naturalnego. Niemal wszystkie materiały kolektora płaskiego TLP AC takie jak miedź, aluminium, szkło, czy wełna skalna można później łatwo poddać recyclingowi.

Poddawane rygorystycznym testom

Kolektory słoneczne Hewalex jako pierwsze produkowane w Polsce poddawane były testom sprawnościowym i jakościowym wg ówczesnych norm w Austrii (Bundesforschungs- und Prüfzentrum Arsenal) już w 1995 roku. Również jako pierwsze otrzymały w 2007 roku certyfikat Solar Keymark (SPF Rapperswil w Szwajcarii). Wszystkie kolektory Hewalex przechodzą rygorystyczne badania wytrzymałościowe m.in. na długotrwałe przegrzewanie bez odbioru ciepła, szoki termiczne, naciski i uderzenia w szybę, czy szczelność obudowy na wnikanie wody.

Właściwości produktu

ABSORBER Z ALUMINIUM I MIEDZI

Wykonany w precyzyjnej technologii spawania laserowego i dzięki temu trwały oraz odporny nawet na ekstremalne warunki pracy.

WYSOKOWYDAJNA POWŁOKA ABSORBERA

Absorber pokryty specjalistyczną warstwą PVD o wysokim pochłanianiu promieniowania słonecznego (95%) i minimalnych stratach emisyjnych (5%).

HARTOWANE SZKŁO SOLARNE

Najwyższa klasa przepuszczalności promieni słonecznych U1 podnosi wydajność cieplną kolektora i jego roczne uzyski ciepła.

IZOLACJA Z NATURALNYCH MATERIAŁÓW

Wełna skalna ROCKWOOL minimalizuje straty własne kolektora, dzięki czemu jest on przystosowany do pracy w każdym rodzaju klimatu.

OPTYMALNY PRZEPŁYW CZYNNIKA

Układ harfowy z 4 przyłączami obniża opory przepływu co zniejsza zużycie energii, zabezpiecza czynnik przed przegrzewaniem oraz pozwala łączyć nawet do 8 kolektorów w szeregu.

10 LAT GWARANCJI W STANDARDZIE

Sprawdzone rozwiązania i doświadczenie lidera rynku pozwalają nam udzielać aż 10 lat gwarancji producenta na kolektory słoneczne, bez wymagania przeglądów serwisowych.

Dowiedz się więcej

Efekty wprowadzenia nowej konstrukcji kolektora KS2100F
Najnowsza generacja kolektorów płaskich odpowiada aktualnym wymaganiom w zakresie wyższej efektywności energetycznej. Sprzyja temu całkowicie na nowo zaprojektowana obudowa z profili aluminiowych stanowiących obramowanie szyby. Zwiększa ono udział powierzchni czynnej w powierzchni całkowitej kolektora. Pozwala to na większe o 10-15% uzyski ciepła z powierzchni całkowitej w porównaniu do wcześniejszych rozwiązań.
Rozwiń odpowiedź

Efektem zastosowania obudowy wykonanej ze sztywnych profili aluminiowych jest zmniejszenie powierzchni obramowania szyby. Powierzchnia apertury (czynna) nowego kolektora wzrosła o +6% i jednocześnie nieznacznie zmniejszyła się powierzchnia brutto o -1,4%. Dzięki temu w kolektorze KS2100F udział powierzchni apertury (czynnej) w powierzchni brutto jest większy w porównaniu do poprzedniego rozwiązania. Zmiana konstrukcyjna przyczynia się do zwiększenia uzysku ciepła z pojedynczego kolektora słonecznego i zarazem z całej baterii kolektorów. Zaletą rozwiązania jest także wyższa efektywność energetyczna kolektora, którą zgodnie z aktualnymi wymaganiami określa się w odniesieniu do powierzchni brutto.

Przykład: w małej instalacji solarnej złożonej z 3 kolektorów KS2100 TLP AC chwilowy uzysk ciepła będzie wynosił wg certyfikatu Solar Keymark (dla dT 50K) 3,23 kW. Przy zastosowaniu obecnie oferowanych kolektorów KS2100F TLP AC będzie to 3,49 kW, to jest o +8% więcej

Specyfikacja techniczna

Numer katalogowy:

14.47.02

Powierzchnia brutto kolektora:

2,06 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1019 mm

Wysokość:

90 mm

Pojemność cieczowa:

0,9 l

Ciężar:

35 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat

Numer katalogowy:

14.90.02

Powierzchnia brutto kolektora:

2,62 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1295 mm

Wysokość:

90 mm

Pojemność cieczowa:

1,1 l

Ciężar:

43 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat

KS2100F TLP AC

Numer katalogowy:

14.47.02

Powierzchnia brutto kolektora:

2,06 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1019 mm

Wysokość:

90 mm

Pojemność cieczowa:

0,9 l

Ciężar:

35 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat

Numer katalogowy:

14.90.02

Powierzchnia brutto kolektora:

2,62 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1295 mm

Wysokość:

90 mm

Pojemność cieczowa:

1,1 l

Ciężar:

43 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat

KS2600F TLP AC

Numer katalogowy:

14.47.02

Powierzchnia brutto kolektora:

2,06 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1019 mm

Wysokość:

90 mm

Pojemność cieczowa:

0,9 l

Ciężar:

35 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat

Numer katalogowy:

14.90.02

Powierzchnia brutto kolektora:

2,62 m²

Sprawność optyczna (wzgl. brutto):

75,3%

Współczynnik strat ciepła a1 (wzgl. brutto):

3,168 W/(m²K)

Współczynnik strat ciepła a2 (wzgl. brutto):

0,012 W/(m²K²)

Długość:

2022 mm

Szerokość:

1295 mm

Wysokość:

90 mm

Pojemność cieczowa:

1,1 l

Ciężar:

43 kg

Nr certyfikatu Solar Keymark:

011-7S2822 F

Gwarancja:

10 lat
