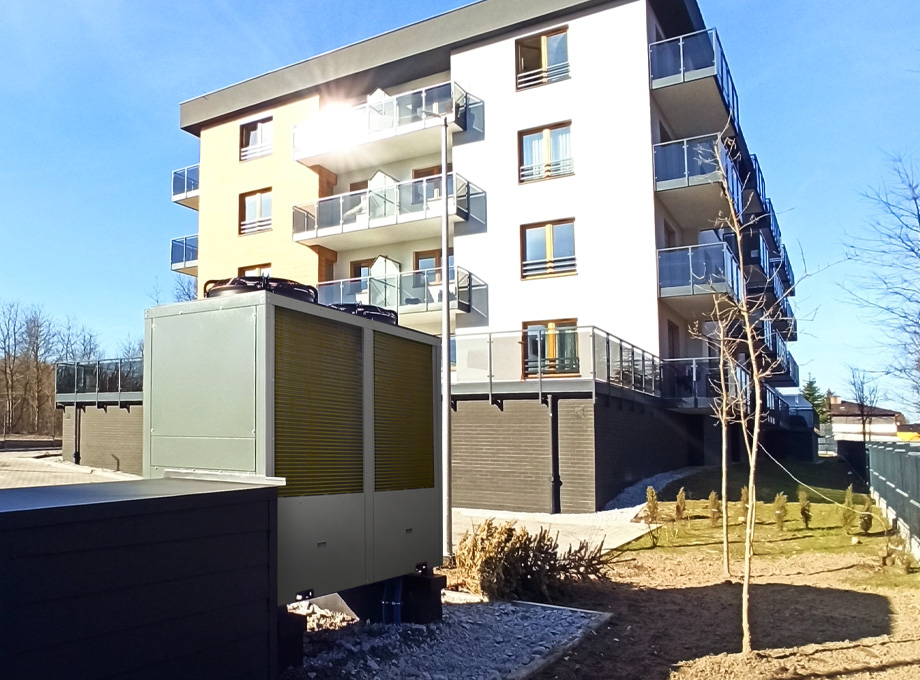

Do dużych obiektów

Pompa ciepła dużej mocy PCOP MONO jest przeznaczona do wytwarzania ciepła dla różnorodnych potrzeb większych obiektów mieszkalnych wielorodzinnych, przemysłowych, biurowych, usługowych itp.

Jakie są możliwości zastosowania pomp ciepła PCOP MONO?

Pompy ciepła PCOP MONO (pompy ciepła obiektów przemysłowych) można stosować jako  urządzenia samodzielne lub współpracujące z konwencjonalnymi źródłami ciepła. Z racji uzyskiwanych wyższych mocy grzewczych oraz temperatury zasilania do 60°C, są przeznaczone do pracy w większych obiektach, zarówno o charakterze przemysłowym, jak i usługowym, biurowym, turystycznym, mieszkaniowym wielorodzinnym itp. W trybie grzewczym pompy ciepła PCOP MONO mogą pracować do temperatury zewnętrznej -30°C. Ponad to w okresie letnim możliwe jest ich wykorzystanie do aktywnego chłodzenia budynku.

Szeroki zakres pracy i zastosowania

Parownik o dużej powierzchni ciepła, pozwala na skuteczny odbiór ciepła także przy niskich temperaturach zewnętrznych (praca do -30°C). Maksymalna temperatura na zasilaniu wynosi 60°C (do temperatury zewnętrznej -15°C) i 45°C (do -30°C). W przypadku modelu PCOP MONO HX25 EVI jest to jeszcze szerszy zakres bo odpowiednio 60°C (przy -20°C na zewnątrz) i 50°C (przy -30°C). W dużych obiektach pompy ciepła PCOP MONO są często łączone w układzie kaskadowym dla pokrywania wysokich potrzeb na ciepło i chłód.

Sprężarki w technologii EVI – wyższa efektywność i wydajność

Sprężarka rotacyjna z technologią EVI (Enhanced Vapor Injection) to dodatkowy (zoptymalizowany) wtrysk par czynnika chłodniczego, który dzięki zwiększeniu strumienia masowego czynnika chłodniczego trafiającego do sprężarki, przekłada się na zwiększenie efektywności COP o około 10% oraz wydajności cieplnej o około 25% względem standardowego rozwiązania. Dzięki temu też pompy ciepła PCOP MONO mogą pracować z temperaturą na zasilaniu do 60°C.

Bezpieczeństwo użytkowania z długim okresem gwarancji i funkcją AntiFreeze

Pompa ciepła PCOP MONO jest urządzeniem typu monoblok z hermetycznym układem chłodniczym. Dzięki zastosowaniu innowacyjnych rozwiązań technicznych, możliwa jest praca bezpośrednio z wodą grzewczą. Już sama budowa skraplacza minimalizuje ryzyko zamrożenia nawet przy temperaturze zewnętrznej -30°C występującej przez 20 godzin. Dodatkowym polecanym zabezpieczeniem jest autorskie rozwiązanie Hewalex – Moduł Zabezpieczający PZ HX. Funkcja AntiFreeze realizowana przez moduł, chroni przez 48 godzin skraplacz na wypadek braku zasilania energią elektryczną przy -25°C na zewnątrz.

Gotowość do współpracy z systemem automatyki budynku

W wielu przypadkach wyposażenie techniczne dużych obiektów, takie jak system ogrzewania, chłodzenia, oświetlenia, sterowania osłonami przeciwsłonecznymi itd., jest zarządzana przez zintegrowaną automatykę budynku. Pompa ciepła PCOP MONO jest przystosowana do takiej sytuacji i wyposażona w protokół komunikacyjny Modbus RTU. Umożliwia on komunikację oraz sterowanie z dowolnym sterownikiem swobodnie programowalnym jak i współpracę z systemem automatyki budynku (BMS).

Właściwości produktu

SPRĘŻARKA WYKONANA W TECHNOLOGII EVI

Sprężarka w technologią EVI (Enhanced Vapor Injection) zwiększająca efektywność COP o około 10% oraz wydajność cieplną o około 25% w porównaniu do standardowych rozwiązań.

BEZPIECZEŃSTWO I EFEKTYWNOŚĆ DZIĘKI FUNKCJI ANTIFREEZE

Konstrukcja typu monoblok z hermetycznym obiegiem chłodniczym może pracować bezpośrednio z wodą zamiast glikolu dzięki innowacyjnej funkcji AntiFreeze – przy zastosowaniu Modułu Zabezpieczającego PZ HX.

KONSTRUKCJA SKRAPLACZA DLA OCHRONY PRZED ZAMARZANIEM

Ograniczenie do minimum ryzyka zamrożenia skraplacza przy zastosowaniu wody grzewczej, nawet do 20 godzin przy temperaturze zewnętrznej -30oC, dzięki specjalnej konstrukcji i wysokiej jakości izolacji cieplnej.

PROTOKÓŁ KOMUNIKACYJNY MODBUS RTU

Protokół komunikacyjny Modbus RTU sterownika pompy ciepła PCOP MONO umożliwia komunikację  i współpracę z systemem automatyki zintegrowanej budynku (BMS).

PAROWNIK O DUŻEJ POWIERZCHNI WYMIANY CIEPŁA

Parownik o dużej powierzchni, pozwala na skuteczny odbiór ciepła także przy niskich temperaturach (praca do -30oC). Wydajne wentylatory w połączeniu z dużą powierzchnią parownika zmniejszają prędkość przepływu powietrza i tym samym hałas.

ZAAWANSOWANY STEROWNIK Z SZEROKIM ZAKRESEM FUNKCJI

Sterownik z ekranem dotykowym 5″ z menu w języku angielskim umożliwia wybór jednego z  5 trybów pracy oraz pozwala na współpracę z dodatkowym kotłem lub grzałką elektryczną. Program czasowy pozwala dopasować pracę urządzenia do potrzeb obiektu.

Specyfikacja techniczna

Nr kat.:

91.12.00

Moc grzewcza (wg EN 14511, A7/W55):

22,6 kW

Moc zasilania (EN 14511, A7/W55):

8,9 kW

Efektywność COP (EN 14511, A7/W55):

2,5

Moc grzewcza (wg EN 14511, A-7/W55):

17,8 kW

Moc zasilania (EN 14511, A-7/W55):

8,44 kW

Efektywność COP (EN 14511, A-7/W55):

2,11

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -20°C), 50°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Rotacyjna EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1172/400/1588 mm

Masa netto urządzenia:

215 kg

Nr kat.:

91.12.01

Moc grzewcza (wg EN 14511, A7/W55):

43,0 kW

Moc zasilania (EN 14511, A7/W55):

14,5 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

32,6 kW

Moc zasilania (EN 14511, A-7/W55):

14,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,28

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 1

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1414/854/1911 mm

Masa netto urządzenia:

430 kg

Nr kat.:

91.12.02

Moc grzewcza (wg EN 14511, A7/W55):

86,0 kW

Moc zasilania (EN 14511, A7/W55):

29,0 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

67,3 kW

Moc zasilania (EN 14511, A-7/W55):

28,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,38

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

2182/1078/2100 mm

Masa netto urządzenia:

778 kg

PCOP MONO HX25 EVI

Nr kat.:

91.12.00

Moc grzewcza (wg EN 14511, A7/W55):

22,6 kW

Moc zasilania (EN 14511, A7/W55):

8,9 kW

Efektywność COP (EN 14511, A7/W55):

2,5

Moc grzewcza (wg EN 14511, A-7/W55):

17,8 kW

Moc zasilania (EN 14511, A-7/W55):

8,44 kW

Efektywność COP (EN 14511, A-7/W55):

2,11

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -20°C), 50°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Rotacyjna EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1172/400/1588 mm

Masa netto urządzenia:

215 kg

Nr kat.:

91.12.01

Moc grzewcza (wg EN 14511, A7/W55):

43,0 kW

Moc zasilania (EN 14511, A7/W55):

14,5 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

32,6 kW

Moc zasilania (EN 14511, A-7/W55):

14,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,28

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 1

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1414/854/1911 mm

Masa netto urządzenia:

430 kg

Nr kat.:

91.12.02

Moc grzewcza (wg EN 14511, A7/W55):

86,0 kW

Moc zasilania (EN 14511, A7/W55):

29,0 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

67,3 kW

Moc zasilania (EN 14511, A-7/W55):

28,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,38

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

2182/1078/2100 mm

Masa netto urządzenia:

778 kg

PCOP MONO HX38 EVI

Nr kat.:

91.12.00

Moc grzewcza (wg EN 14511, A7/W55):

22,6 kW

Moc zasilania (EN 14511, A7/W55):

8,9 kW

Efektywność COP (EN 14511, A7/W55):

2,5

Moc grzewcza (wg EN 14511, A-7/W55):

17,8 kW

Moc zasilania (EN 14511, A-7/W55):

8,44 kW

Efektywność COP (EN 14511, A-7/W55):

2,11

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -20°C), 50°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Rotacyjna EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1172/400/1588 mm

Masa netto urządzenia:

215 kg

Nr kat.:

91.12.01

Moc grzewcza (wg EN 14511, A7/W55):

43,0 kW

Moc zasilania (EN 14511, A7/W55):

14,5 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

32,6 kW

Moc zasilania (EN 14511, A-7/W55):

14,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,28

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 1

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1414/854/1911 mm

Masa netto urządzenia:

430 kg

Nr kat.:

91.12.02

Moc grzewcza (wg EN 14511, A7/W55):

86,0 kW

Moc zasilania (EN 14511, A7/W55):

29,0 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

67,3 kW

Moc zasilania (EN 14511, A-7/W55):

28,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,38

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

2182/1078/2100 mm

Masa netto urządzenia:

778 kg

PCOP MONO HX77 EVI

Nr kat.:

91.12.00

Moc grzewcza (wg EN 14511, A7/W55):

22,6 kW

Moc zasilania (EN 14511, A7/W55):

8,9 kW

Efektywność COP (EN 14511, A7/W55):

2,5

Moc grzewcza (wg EN 14511, A-7/W55):

17,8 kW

Moc zasilania (EN 14511, A-7/W55):

8,44 kW

Efektywność COP (EN 14511, A-7/W55):

2,11

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -20°C), 50°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Rotacyjna EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1172/400/1588 mm

Masa netto urządzenia:

215 kg

Nr kat.:

91.12.01

Moc grzewcza (wg EN 14511, A7/W55):

43,0 kW

Moc zasilania (EN 14511, A7/W55):

14,5 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

32,6 kW

Moc zasilania (EN 14511, A-7/W55):

14,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,28

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 1

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

1414/854/1911 mm

Masa netto urządzenia:

430 kg

Nr kat.:

91.12.02

Moc grzewcza (wg EN 14511, A7/W55):

86,0 kW

Moc zasilania (EN 14511, A7/W55):

29,0 kW

Efektywność COP (EN 14511, A7/W55):

2,97

Moc grzewcza (wg EN 14511, A-7/W55):

67,3 kW

Moc zasilania (EN 14511, A-7/W55):

28,3 kW

Efektywność COP (EN 14511, A-7/W55):

2,38

Klasa efektywności energetycznej 35°C/55°C:

A+/A+

Graniczna temperatura zasilania:

60°C (do -15°C), 45°C (do -30°C)

Typ sprężarki / Ilość sprężarek:

Scroll EVI / 2

Napięcie/Częstotliwość zasilania:

400/50 V/Hz

Wymiary urządzenia (długość/głębokość/wysokość):

2182/1078/2100 mm

Masa netto urządzenia:

778 kg
