Systemy mocowania

Systemy mocowania są dostosowane do różnorodnych warunków zabudowy kolektorów słonecznych. Zapewniają ich stabilne, bezpieczne położenie przy zmiennych warunkach zewnętrznych. Łatwość i szybkość montażu mocowań będzie szczególnie doceniona w utrudnionych warunkach zabudowy.

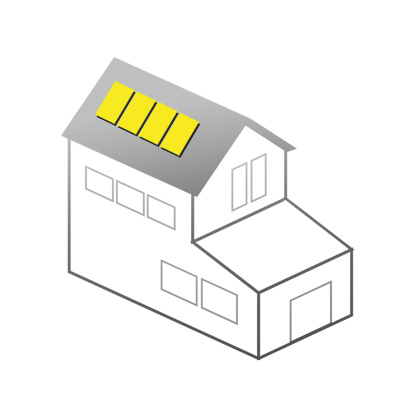

Dach nachylony od 30° – śruba dwugwintowa S200
System mocowania kolektorów płaskich na dachu o nachyleniu min. 30°, pokrywanym np. blachą czy dachówką bitumiczną. Śruba dwugwintowa pozwala na przytwierdzenie do krokwi lub innego elementu konstrukcji dachu.
  • Do dachu nachylonego >30°
  • Ze śrubą dwugwintową
  • Z aluminium i stali nierdzewnej
Zobacz Dach nachylony od 30° – śruba dwugwintowa S200

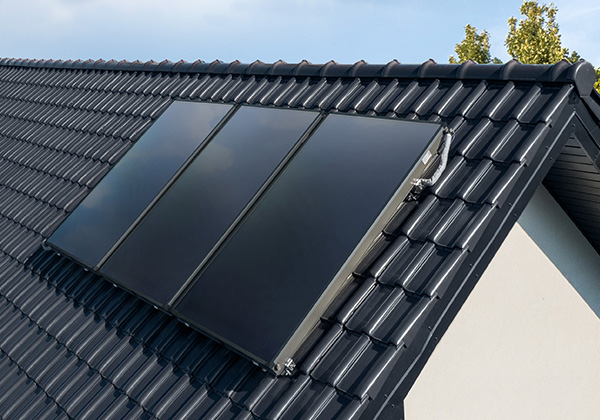

Dach nachylony od 30° – haki do dachówki H430
System mocowania kolektorów płaskich na dachu o nachyleniu min. 30°, pokrywanym dachówką ceramiczną lub podobną. Haki o długości 430 mm pozwalają na przytwierdzenie do łat dachowych.
  • Do dachu nachylonego >30°
  • Z hakami mocującymi
  • Z aluminium i stali nierdzewnej
Zobacz Dach nachylony od 30° – haki do dachówki H430
Dach 15-30° – śruba dwugwintowa S200
System mocowania kolektorów płaskich na dachu o nachyleniu od 15 do 30°, pokrywanym np. blachą czy dachówką bitumiczną. Zwiększa nachylenie kolektora o 15°. Śruba dwugwintowa pozwala na przytwierdzenie do krokwi lub innego elementu konstrukcji dachu.
  • Do dachu nachylonego 15-30°
  • Ze śrubą dwugwintową
  • Z aluminium i stali nierdzewnej
Zobacz Dach 15-30° – śruba dwugwintowa S200
Dach 15-30° – haki do dachówki H430
System mocowania kolektorów płaskich na dachu o nachyleniu od 15 do 30°, pokrywanym dachówką ceramiczną itp. Zwiększa nachylenie kolektora o 15°. Haki o długości 430 mm pozwalają na przytwierdzenie do łat dachowych.
  • Do dachu nachylonego 15-30°
  • Z hakami mocującymi
  • Z aluminium i stali nierdzewnej
Zobacz Dach 15-30° – haki do dachówki H430
Konstrukcja na dach płaski
System mocowania kolektorów płaskich na dachu płaskim (nachylenie do 15°). System stanowi stelaż na którym kolektory mogą zostać nachylone pod kątem od 25 do 45° w stosunku do podłoża.
  • Do dachu płaskiego
  • Regulacja nachylenia 30-45°
  • Z aluminium i stali nierdzewnej
Zobacz Konstrukcja na dach płaski

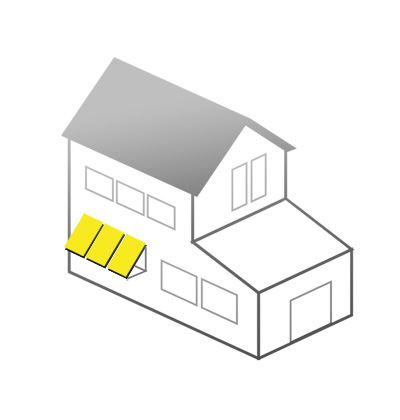

Konstrukcja wisząca do elewacji
System mocowania kolektorów płaskich na elewacji budynku. System stanowi stelaż na którym kolektory mogą być nachylone pod kątem 45° w stosunku do poziomu.
  • Do elewacji budynku
  • Nachylenie 45°
  • Z aluminium i stali nierdzewnej
Zobacz Konstrukcja wisząca do elewacji

Dostosowane do różnych warunków zabudowy

Stabilna, wytrzymała i trwała konstrukcja

Materiały odporne na wpływ warunków zewnętrznych

Komponenty wykonane z aluminium i stali nierdzewnej

Jak prawidłowo ustawić kolektor słoneczny?

Kolektory słoneczne do optymalnej całorocznej pracy wymagają odpowiedniego nachylenia do poziomu oraz ustawienia względem stron świata. Za takie warunki można uznać skierowanie na południe z możliwością odchylenia do 45 stopni (kierunki SE-SW). Z kolei nachylenie kolektora słonecznego do poziomu powinno mieścić się w zakresie 30-45 stopni.

W większości przypadków, kolektory słoneczne są instalowane na dachach budynków. Jeżeli jest to typowy dach o nachyleniu 30 lub więcej stopni, to stwarza to naturalne warunki dla prostej i zarazem prawidłowej zabudowy kolektorów słonecznych. Stosowane są wówczas standardowe uchwyty do mocowania kolektorów słonecznych. Jeżeli nachylenie dachu będzie zbyt niskie to w ofercie producenta, firmy Hewalex, znajdują tzw. uchwyty korekcyjne. Zwiększają one nachylenie kolektorów do wymaganych minimum 30 stopni.

Uchwyty do mocowania kolektorów słonecznych – dobór zależnie od pokrycia dachu

Dobór uchwytów do dachu nachylonego obejmuje także wybranie właściwych elementów mocujących. W ofercie firmy Hewalex znajdują się zarówno haki jak i śruby dwugwintowe. Haki wybierane są wówczas gdy uchwyty do mocowania kolektorów słonecznych mają być przytwierdzone do łat dachowych. Ma to miejsce przede wszystkim w przypadku dachów pokrywanych dachówką falistą ceramiczną, cementową itp.

W przypadku pokrycia dachu blachodachówką, dachówką bitumiczną, czy papą, zwykle wybierane są śruby dwugwintowe. Uchwyty mocujące są wówczas przytwierdzane do krokwi lub innych elementów konstrukcyjnych dachu. W przypadku mniejszego nachylenia niż 15 stopni, dach można już traktować jako płaski (poziomy). Nie stanowi to przeszkody dla zastosowania kolektorów słonecznych. W ofercie takiego producenta jak Hewalex, znajdują się konstrukcje wolnostojące na dach płaski.

Montaż kolektorów słonecznych na dachu płaskim lub elewacji

Konstrukcje na dach płaski stawiane są na nim z odpowiednio dobranym obciążeniem lub są przytwierdzane do konstrukcji takiego dachu. Nachylenie kolektora może być ustawione w zakresie od 30 do 45. W takim wariancie zabudowy należy zwrócić uwagę na zapewnienie stabilności całej konstrukcji oraz szczelności dachu.

Podobna konstrukcja jak dla dachu płaskiego, produkowana jest też dla opcji zabudowy kolektorów słonecznych na elewacji budynku. Pozwala zastosować panele solarne w budynku, gdzie np. występuje brak miejsca na dachu, albo połacie dachu są skierowane są niekorzystnie względem stron świata. Można wówczas wykorzystać południową ścianę budynku, zapewniając przy tym prawidłowe warunki efektywnej pracy kolektorów słonecznych.
