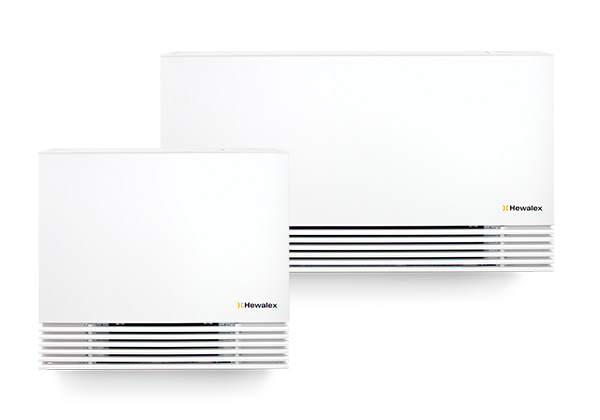

Klimakonwektor serii BM

Klimakonwektor przypodłogowy serii BM jest przeznaczony do ogrzewania i chłodzenia pomieszczenia w instalacji wodnej 2-rurowej, zasilanej z pompy ciepła PCCO pracującej w trybie ogrzewania lub chłodzenia aktywnego.

Klimakonwektor idealny do współpracy z pompą ciepła PCCO

Pełne możliwości klimakonwektora przypodłogowego serii BM można wykorzystać we współpracy z pompami ciepła typoszeregu PCCO. We współpracy z kotłem grzewczym możliwe jest ogrzewanie pomieszczeń, z kolei z pompą ciepła można dodatkowo realizować aktywne chłodzenie budynku. Klimakonwektory można stosować zarówno w pomieszczeniach mieszkalnych, jak i biurowych, usługowych, turystycznych itp.

Wymagania i zalecenia dla zastosowania klimakonwektorów

Temperatura zasilania klimakonwektora BM przy współpracy z pompą ciepła może wynosić do 55 °C i taką należy przyjmować jako maksymalną dla doboru jego wydajności grzewczej. Dla doboru mocy chłodniczej klimakonwektora, standardowo przyjmuje się wartość jawną, tzn. taką, która nie powoduje skraplania wilgoci z powietrza w pomieszczeniu. Orurowanie oraz armatura muszą być zaizolowane cieplnie dla zabezpieczenia przed wykraplaniem wilgoci. Izolacja cieplna musi być przystosowana do celów chłodniczych (zamknięta struktura), a rury należy izolować pojedynczo (min. 8 mm dla rur o średnicy do 1/2″). Należy odprowadzać do kanalizacji kondensat z przyłącza klimakonwektora (o ile wykorzystywany jest do chłodzenia pomieszczenia).



Możliwości zastosowania

Ze względu na małą pojemność wodną instalacji z klimakonwektorami i brak akumulacji ciepła (w odróżnieniu od wariantu współpracy z systemem ogrzewania podlogowego), należy stosować zborniki buforowe wody grzewczej o pojemności 20-25 l/kW mocy grzewczej. Pozwala to zapewnić korzystne warunki pracy pompy ciepła – wymagane natężenie przepływu wody grzewczej oraz wymagany minimalny czas pracy sprężarki (brak tzw. taktowania). Szczegółowe wytyczne dla montażu klimakonwektorów zawarte są w dołączonej w dostawie instrukcji montażu.

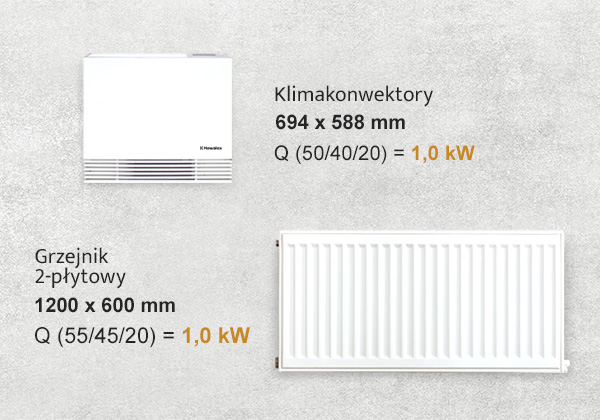

Porównanie wydajności klimakonwektora wentylatorowego i grzejnika płytowego
Duża powierzchnia wymiany ciepła wymiennika żebrowo-rurowego zastosowanego w klimakonwektorze oraz wymuszenie przepływu powietrza pozwala uzyskiwać wysoką wydajność ogrzewania i chłodzenia. Przykładowo klimakonwektor BM150 przy zasilaniu wodą grzewczą o parametrach 50/40°C w pomieszczeniu o temperaturze 20°C będzie uzyskiwać moc grzewczą 1,0 kW. Dla porównania podobną wydajność uzyska grzejnik 2-płytowy przy parametrach (55/45/20°C), jednak jego powierzchnia czołowa będzie 2 razy większa niż klimakonwektora. Tradycyjne grzejniki ze względu na brak wymuszonego przepływu powietrza oraz zagrożenie wykraplaniem wilgoci na powierzchni, nie są stosowane do chłodzenia pomieszczeń.
Właściwości produktu

WYSOKI POZIOM KOMFORTU LATEM I ZIMĄ

Wysoki poziom komfortu i wysoka wydajność grzewcza i chłodnicza dzięki wymuszonemu ruchowi powietrza.

WYKORZYSTANIE 2-RUROWEJ INSTALACJI GRZEWCZEJ

Wykorzystanie tradycyjnej instalacji grzewczej w domu i możliwość zastąpienia grzejników i oddzielnej klimatyzacji.

NISKI POZIOM SZUMÓW

Minimalny poziom szumów podczas pracy dzięki bardzo dużej powierzchni wentylatora o zmiennej wydajności pracy.

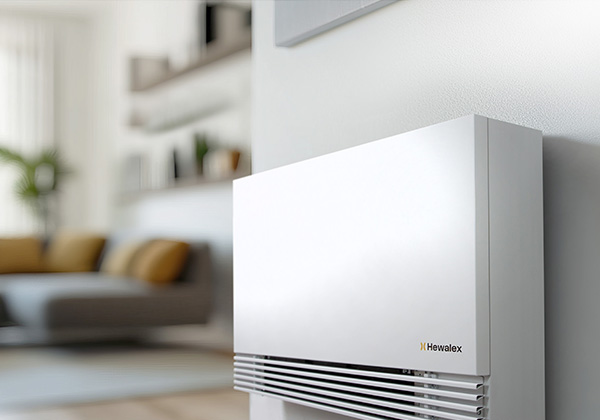

NOWOCZESNY DESIGN

Nowoczesny, stonowany i zarazem uniwersalny design dostosowany do różnego rodzaju pomieszczeń.

FILTRACJA POWIETRZA CYRKULACYJNEGO

Cyrkulacja i filtracja powietrza w pomieszczeniu za pomocą wbudowanego filtra powietrznego łatwego do utrzymania w czystości.



NISKA TEMPERATURA ZASILANIA

Niższa temperatura zasilania niż grzejników, zwiększająca sprawność pompy ciepła lub kotła kondensacyjnego.



Dowiedz się więcej

Zasada działania klimakonwektora wentylatorowego
Rozwiń odpowiedź

Działanie klimakonwektora wentylatorowego polega na wykorzystaniu konwekcji wymuszonej, gdzie powietrze ogrzewane lub schładzane w wymienniku ciepła powietrze/woda jest kierowane do pomieszczenia ze zwiększoną prędkością nawiewu. Wentylator promieniowy (odśrodkowy) zapewnia przepływ powietrza przez rozwiniętą powierzchnię wymiany ciepła. Wymiennik ciepła zbudowany jest z rur miedzianych i aluminiowego gęsto ułożonego użebrowania. Dodatkowo klimakonwektor zapewnia filtrację powietrza przepływającego przez niego dzięki wbudowanemu filtrowi. Wykonanie filtra z polipropylenu pozwala na jego łatwe okresowe płukanie bez konieczności stosowania wymiennych wkładów.

Przykładowy schemat instalacji grzewczej z pompą ciepła PCCO, zbiornikiem buforowym i klimakonwektorami
Rozwiń odpowiedź



Pompa ciepła typu PCCO może pracować z temperaturą zasilania wody grzewczej nawet do 58°C lub wody lodowej do min. 7°C. Trójdrogowy zawór przełączający wbudowany w jednostce wewnętrznej pompy ciepła pozwala pracować na potrzeby ogrzewania budynku lub podgrzewania ciepłej wody użytkowej (jednostka wewnętrzna posiada odrębny króciec zasilania dla instalacji grzewczej budynku i odrębny dla zasilania podgrzewacza wody użytkowej). Ze względu na małą pojemność wodną klimakonwektorów (w porównaniu do systemu ogrzewania podłogowego), dla zapewnienia stabilnej pracy pompy ciepła (wymagane natężenie przepływu wody i zapewnienie odbioru ciepła – brak tzw. taktowania pracy sprężarki), zastosowanie znajduje zbiornik buforowy wody grzewczej. Jego pojemność jest określana zgodnie z wytycznymi producenta dla danej mocy grzewczej pompy ciepła. Temperatura zasilania klimakonwektorów może być podwyższana także po przejściu z trybu podgrzewania wody użytkowej, stąd nie jest wymagane stosowanie 3-drogowego zaworu mieszającego na zasilaniu obiegu grzewczego.
Specyfikacja techniczna

Numer katalogowy

91.11.05

Moc grzewcza (zasilanie 50°C)

0,99 kW

Moc chłodnicza (zasilanie 7°C)

0,75 kW

Maksymalna temperatura zasilania (tryb grzania)

80 °C

Minimalna temperatura zasilania (tryb chłodzenia)

4 °C

Zakres natężenia przepływu powietrza

50-160 m³/h

Poziom mocy akustycznej (min.-maks.)

28-44 dB(A)

Napięcie/Częstotliwość zasilania

230/50 V/Hz

Maksymalny pobór mocy elektrycznej

14 W

Maksymalne ciśnienie robocze

3 bar

Średnice przyłączy wody

Gz1/2″

Pojemność wodna

0,48 l

Szerokość

694 mm

Wysokość

580 mm

Głębokość

129 mm

Ciężar netto

16 kg

Numer katalogowy

91.11.06

Moc grzewcza (zasilanie 50°C)

2,00 kW

Moc chłodnicza (zasilanie 7°C)

1,50 kW

Maksymalna temperatura zasilania (tryb grzania)

80 °C

Minimalna temperatura zasilania (tryb chłodzenia)

4 °C

Zakres natężenia przepływu powietrza

150-320 m³/h

Poziom mocy akustycznej (min.-maks.)

28-44 dB(A)

Napięcie/Częstotliwość zasilania

230/50 V/Hz

Maksymalny pobór mocy elektrycznej

23 W

Maksymalne ciśnienie robocze

3 bar

Średnice przyłączy wody

Gz1/2″

Pojemność wodna

0,85 l

Szerokość

894 mm

Wysokość

580 mm

Głębokość

129 mm

Ciężar netto

22 kg

Numer katalogowy

91.11.03

Moc grzewcza (zasilanie 50°C)

2,80 kW

Moc chłodnicza (zasilanie 7°C)

2,20 kW

Maksymalna temperatura zasilania (tryb grzania)

80 °C

Minimalna temperatura zasilania (tryb chłodzenia)

4 °C

Zakres natężenia przepływu powietrza

200-460 m³/h

Poziom mocy akustycznej (min.-maks.)

28-44 dB(A)

Napięcie/Częstotliwość zasilania

230/50 V/Hz

Maksymalny pobór mocy elektrycznej

27 W

Maksymalne ciśnienie robocze

3 bar

Średnice przyłączy wody

Gz1/2″

Pojemność wodna

1,15 l

Szerokość

1094 mm

Wysokość

580 mm

Głębokość

129 mm

Ciężar netto

28 kg

Numer katalogowy

91.11.04

Moc grzewcza (zasilanie 50°C)

4,20 kW

Moc chłodnicza (zasilanie 7°C)

3,10 kW

Maksymalna temperatura zasilania (tryb grzania)

80 °C

Minimalna temperatura zasilania (tryb chłodzenia)

4 °C

Zakres natężenia przepływu powietrza

300-580 m³/h

Poziom mocy akustycznej (min.-maks.)

28-44 dB(A)

Napięcie/Częstotliwość zasilania

230/50 V/Hz

Maksymalny pobór mocy elektrycznej

33 W

Maksymalne ciśnienie robocze

3 bar

Średnice przyłączy wody

Gz1/2″

Pojemność wodna

1,48 l

Szerokość

1294 mm

Wysokość

580 mm

Głębokość

129 mm

Ciężar netto

34 kg
