Funkcja napięciowa – Jak działa?

Nowoczesne zarządzanie energią z OPTI-ENER: funkcja napięciowa w praktyce

System OPTI-ENER oferuje szeroki wachlarz możliwości zarządzania pracą obwodów. Jedną z kluczowych funkcji jest tzw. funkcja napięciowa, która umożliwia sterowanie dodatkowymi obwodami modułu OPTI-TEMP, takimi jak obwód płynnej regulacji mocy (grzałka), oraz obwody zarządzające (5, 6), na podstawie ustalonych progów napięcia.

Nowa funkcjonalność w systemie OPTI-ENER została zaprojektowana, aby zapobiegać częstym wyłączeniom inwertera wynikającym z podwyższonego napięcia w sieci.

Zgodnie z polską normą, jeśli uśrednione napięcie z 10 ostatnich minut w którejkolwiek fazie instalacji przekracza 253V, inwerter zostanie automatycznie wyłączony, tym samym fotowoltaika przestaje pracować, co ma przełożenie na opłacalność inwestycji instalacji.

Aby prawidłowo korzystać z funkcji napięciowej, zaleca się podłączenie trzech grzałek elektrycznych (po jednej na każdą fazę sieci) lub jednej grzałki trójfazowej. Maksymalna moc grzałki na fazę wynosi 2000W, a dla grzałki trójfazowej 6000W.

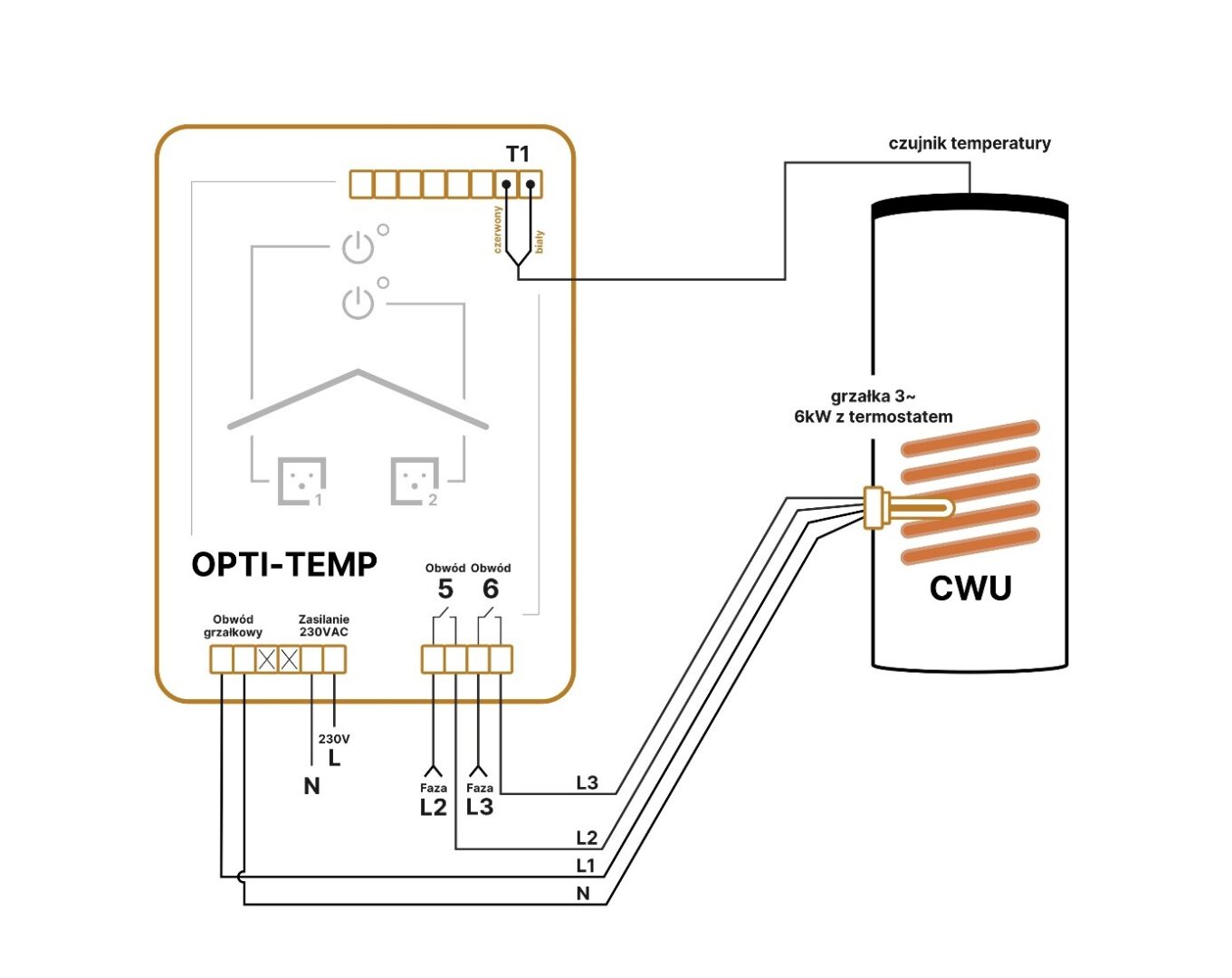

Schemat połączenia [fot.1]

Dzięki tej funkcji możliwe jest skuteczne zarządzanie napięciem w sieci, co przekłada się na stabilniejszą pracę urządzeń i ograniczenie ryzyka przerw w działaniu inwertera.

Aby aktywować funkcję napięciową należy przejść do platformy EKONTROL;

MENU -> Instalator -> Sterowanie obwodami OPTI-TEMP -> Funkcja napięciowa

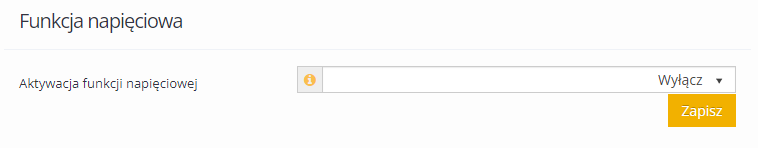

[fot.2]

Wybór opcji „Włącz” otworzy szczegółowe ustawienia funkcji napięciowej. Użytkownik będzie miał możliwość konfiguracji następujących parametrów:

– Faza odniesienia dla obwodu grzałki – wybór fazy, do której został podłączony obwód grzałkowy.

– Faza obwodu 5 – wybór fazy odniesienia, do której podłączono obwód 5.

– Faza obwodu 6 – wybór fazy odniesienia, do której podłączono obwód 6.

– Próg napięcia – przekroczenie ustalonego progu napięcia, obliczanego na podstawie średniej z ostatnich 10 minut, spowoduje włączenie obwodu (grzałka, 5, 6) przypisanego do fazy, na której doszło do przekroczenia.

– Czas działania – określony czas, przez który obwód będzie działał bez przerwy, nawet jeśli średnie napięcie z 10 ostatnich minut spadnie poniżej zadanego progu.

– Temperatura maksymalna – temperatura do której dąży obwód Grzałki w funkcji napięciowej.

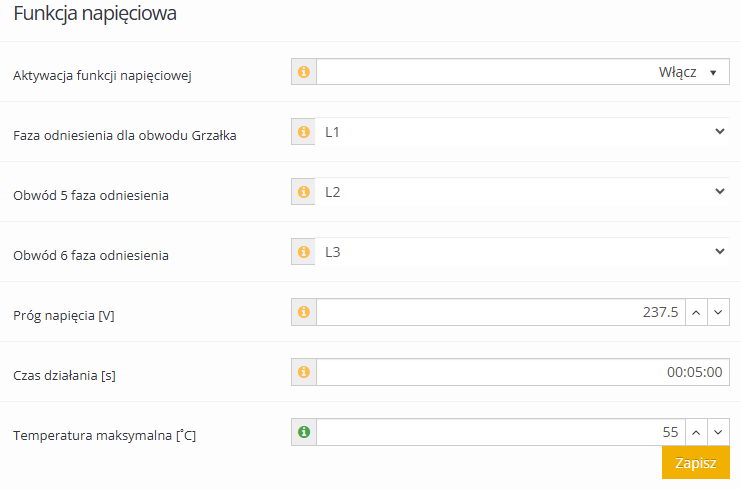

[fot.3]

Te parametry umożliwiają precyzyjne dostosowanie działania funkcji napięciowej do potrzeb użytkownika, gwarantując skuteczne zarządzanie napięciem w sieci.

Sterownik oblicza średnią wartość napięcia z ostatnich 10 minut dla każdej fazy instalacji elektrycznej. Jeśli napięcie w którejkolwiek z faz przekroczy wartość ustaloną w parametrze „Próg napięcia”, wówczas obwód przypisany do tej fazy zostanie włączony. Włączenie obwodu nastąpi po upływie domyślnego czasu opóźnienia 10 sekund, liczonego od momentu przekroczenia napięcia.

Uruchomiony obwód będzie działał do momentu, w którym napięcie spadnie poniżej ustalonego progu, na podstawie średniej napięciowej dla danej fazy. Dodatkowo, parametr „Czas działania” definiuje minimalny czas pracy obwodu, nawet jeśli napięcie spadnie poniżej zadanego progu „Próg napięcia”.

Funkcja napięciowa kontroluje pracę obwodu grzałki do momentu osiągnięcia zadanej „Temperatury maksymalnej”, z uwzględnieniem histerezy (domyślnie 3°C). W przypadku obwodów 5 i 6 (dla grzałki trójfazowej podłączonej do faz L2 i L3) konieczne jest zastosowanie termostatu (mechanicznego rozłącznika), aby zapewnić odpowiednie zabezpieczenie systemu
