ALEX HX10 - Hewalex

/ Oferta / Kolektory słoneczne / Grupy pompowe / ALEX HX10

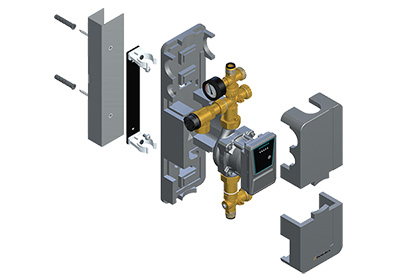

Zespół pompowy nowej generacji o modułowej budowie pozwalającej na praktyczny etapowy montaż urządzenia. Uniwersalna zabudowa względem podgrzewacza wody i szybki montaż z podłączeniem jedynie 2 króćców.

Co zaoferuje Ci zespół pompowy ALEX HX10?

Zespół pompowy ALEX HX10 jest przeznaczony dla małych instalacji solarnych. Zastosowana w zespole wysokoefektywna pompa obiegowa WILO lub SHIMGE pozwala na spełnienie rygorystycznych wymagań dyrektywy w sprawie ekoprojektu ErP. Dostępnych jest kilka wariantów wyposażonych w 3 modele pomp obiegowych, z możliwością wyboru przewodu zasilającego w zależności od zastosowanego sterownika.

Wszechstronność i szybkość montażu

Zwarte wymiary pozwalają zabudować zespół pompowy na niewielkiej powierzchni, a modułowa budowa ułatwia i skraca do minimum czas prac montażowych. Możliwy jest także wybór podłączenia obiegu solarnego z lewej lub prawej strony zespołu, bądź dwustronnie. Zapewnia to swobodę wyboru miejsca zabudowy zespołu niezależnie od usytuowania podgrzewacza wody użytkowej. Również dowolnie można umieścić manometr z lewej lub prawej strony zespołu, zależnie od dostępu dla wygodnego odczytu ciśnienia w instalacji. Niezmiernie istotnym uzupełnieniem jest odpowietrznik instalacji solarnej instalowany na wejściu do wężownicy podgrzewacza wody.

Wybór pompy obiegowej zależnie od wymagań

Zespół pompowy ALEX HX10 jest oferowany w 3 wariantach pod względem zastosowanej pompy obiegowej. W wersji z pompą WILO możliwa jest współpraca ze wszystkimi sterownikami solarnymi sterującymi pompami za pomocą sygnału elektronicznego PWM2. W przypadku wersji zespołów z pompą SHIMGE funkcjonalność jest rozszerzona o możliwość współpracy z dowolnym sterownikiem solarnym, również tym starszej generacji, sterującym pracą pompy na zasadzie „włącz/wyłącz”. Pompy marki SHIMGE posiadają możliwość ręcznego ustalenia biegu pompy odpowiednim przyciskiem na korpusie z elektroniką.

Maksymalne uzyski ciepła minimalnym kosztem pracy

Najnowszej generacji pompy obiegowe o elektronicznie regulowanych obrotach, cechują się kilka razy niższym zużyciem energii elektrycznej w porównaniu do starszych pomp pracujących ze stałymi obrotami. Grupa pompowa ALEX HX10 zawiera pompę obiegową, której praca może być sterowana według najnowszych standardów regulacji PWM. Pozwala to na wykorzystanie zaawansowanych algorytmów zarządzania pracą instalacji solarnych, na podstawie stałych pomiarów temperatury i przepływu w obiegu roboczym. Efektywność energetyczna całej instalacji solarnej jest najwyższa spośród wszystkich źródeł ciepła. Dla wytworzenia każdych 100 W ciepła, wystarczy zwykle 1-2 W energii elektrycznej.

Skuteczne odpowietrzanie instalacji

Zespół pompowy ALEX HX10 zawiera dodatkowo trójnik z odpowietrznikiem wykonany według nowej koncepcji. Zapewnia od skuteczne odpowietrzanie instalacji solarnej podczas jej pierwszego uruchomienia i przy przeglądach. Wychwytywanie powietrza odbywa się w obrębie wężownicy podgrzewacza, gdzie z racji przekroju rur prędkość przepływu glikolu jest obniżona. Pęcherzyki powietrza mają tu więc większą zdolność unoszenia się w górę w kierunku odpowietrzenia. Trójnik jest wykonany z mosiądzu i posiada izolację cieplną. Odpowietrzanie jest jednocześnie łatwo dostępne, wygodne i szybkie do przeprowadzenia.

Wybór wersji zespołu ALEX HX10 w zależności od przewodu zasilania

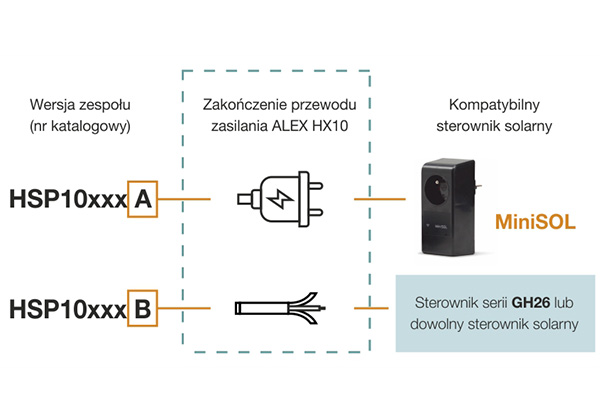

W zależności od wersji oznaczonej literą A lub B (na końcu numeru katalogowego), pompa obiegowa w zespole ALEX HX10 jest wyposażona w przewód zasilający z wtyczką sieciową do współpracy ze sterownikiem MiniSOL lub przewód bez wtyczki – zakończony odsłoniętymi przewodami do podłączenia do sterowników serii GH26 lub innego sterownika solarnego.

Polecana konfiguracja: sterownik MiniSOL + ALEX HX10 w wersji HSP10S06A lub HSP10S08A (przewód z wtyczką sieciową).

Dowiedz się więcej

Cechy szczególne zespołu ALEX HX10

Zespół pompowy nowej generacji ALEX HX10 jest efektem prac projektowych, w założeniu których priorytetem było osiągnięcie maksymalnego poziomu komfortu i funkcjonalności, od montażu po użytkowanie i serwisowanie urządzenia, a także zmniejszenie oddziaływania produktu na środowisko naturalne. ALEX HX10 jest w całości własną konstrukcją firmy Hewalex i jest wytwarzany w zakładzie produkcyjnym w Czechowicach-Dziedzicach.

Rozwiń odpowiedź

wysokoefektywna pompa obiegowa spełniająca założenia dyrektywy ErP (od sierpnia 2015 r.),
kompaktowa budowa integrująca wszystkie elementy w obudowie z polipropylenu, stanowiącej izolację cieplną,
niskie opory przepływu całego zespołu (potwierdzone w testach), znacznie mniejsze od standardowych urządzeń tego typu,
prosty i szybki montaż,
łatwe napełnianie i płukanie instalacji – dwa zawory spustowe w standardzie,
szybkie i pewne odpowietrzanie instalacji – trójnik przyłączeniowy z odpowietrznikiem, montowany przy górnym króćcu wężownicy – wężownica pełni tu rolę separatora powietrza,
możliwość współpracy z dowolnym sterownikiem solarnym obsługującym pompę sterowaną sygnałem PWM2.

Możliwości podłączenia zespołu pompowego ALEX HX10

Zespół pompowy ALEX HX10 pozwala na dowolne podłączenie orurowania instalacji solarnej, w zależności od ustawienia podgrzewacza pojemnościowego oraz wymaganego kierunku wyprowadzenia przewodu zasilającego kolektory słoneczne.

Rozwiń odpowiedź

Zasilanie z instalacji solarnej jest podłączane za pomocą trójnika z odpowietrznikiem (1) znajdującego się w zakresie dostawy zespołu ALEX HX10. Powrót do kolektorów słonecznych należy podłączyć do jednego z króćców w górnej części zespołu (2), natomiast powrót z wężownicy podgrzewacza wody do jednego z dolnych króćców wyjściowych (3). Zawór bezpieczeństwa (4) oraz przyłącze naczynia wzbiorczego (5) i manometr (6), można podłączyć do zespołu pompowego w zależności od jego usytuowania względem podgrzewacza wody.

Specyfikacja techniczna

Nr kat.:

HSP10W07B

Pompa obiegowa:

WILO-Para ST15-130/7-50/iPWM2-12

Przewód zasilający:

bez wtyczki

Zalecany sterownik solarny:

GH26 lub inny sterownik z PWM2

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

NIE

Wymienny moduł elektroniczny pompy obiegowej:

NIE

Maks. wydajność pompy obiegowej:

3,5 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

7,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata

ALEX HX10 HSP10W07B

Nr kat.:

HSP10W07B

Pompa obiegowa:

WILO-Para ST15-130/7-50/iPWM2-12

Przewód zasilający:

bez wtyczki

Zalecany sterownik solarny:

GH26 lub inny sterownik z PWM2

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

NIE

Wymienny moduł elektroniczny pompy obiegowej:

NIE

Maks. wydajność pompy obiegowej:

3,5 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

7,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata

ALEX HX10 HSP10S06A

Nr kat.:

HSP10S06A

Pompa obiegowa:

SHIMGE APM20-6-130T

Przewód zasilający:

z wtyczką sieciową

Zalecany sterownik solarny:

MiniSOL

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

TAK (1, 2, 3)

Wymienny moduł elektroniczny pompy obiegowej:

TAK

Maks. wydajność pompy obiegowej:

2,4 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

6,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata

ALEX HX10 HSP10S06B

Nr kat.:

HSP10S06B

Pompa obiegowa:

SHIMGE APM20-6-130T

Przewód zasilający:

bez wtyczki

Zalecany sterownik solarny:

GH26 lub inny dowolny sterownik solarny

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

TAK (1, 2, 3)

Wymienny moduł elektroniczny pompy obiegowej:

TAK

Maks. wydajność pompy obiegowej:

2,4 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

6,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata

ALEX HX10 HSP10S08A

Nr kat.:

HSP10S08A

Pompa obiegowa:

SHIMGE APM20-8-130T

Przewód zasilający:

z wtyczką sieciową

Zalecany sterownik solarny:

MiniSOL

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

TAK (1, 2, 3)

Wymienny moduł elektroniczny pompy obiegowej:

TAK

Maks. wydajność pompy obiegowej:

2,9 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

8,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata

ALEX HX10 HSP10S08B

Nr kat.:

HSP10S08B

Pompa obiegowa:

SHIMGE APM20-8-130T

Przewód zasilający:

bez wtyczki

Zalecany sterownik solarny:

GH26 lub inny dowolny sterownik solarny

Pompa obiegowa sterowana sygnałem elektronicznym PWM2:

TAK

Możliwe sterowanie „włącz/wyłącz” z ręcznym ustaleniem biegu pompy obiegowej:

TAK (1, 2, 3)

Wymienny moduł elektroniczny pompy obiegowej:

TAK

Maks. wydajność pompy obiegowej:

2,9 m3/h

Maks. wysokość podnoszenia pompy obiegowej (przy 0 m3/h):

8,0 mH2O

Maks. temperatura pracy:

110 ^oC

Maks. ciśnienie pracy:

6 bar

Dopuszczalne czynniki robocze:

woda grzewcza lub wodny roztwór glikolu propylenowego o stężeniu do 50%

Wysokość/Szerokość/Głębokość:

375/115/130 mm

Króćce:

3/4″

Okres gwarancji:

2 lata
