Rura elastyczna podwójna BiSolar DN16 PES EP 13mm

Połączenie składa się z dwóch rur elastycznych ze stali nierdzewnej izolowanych cieplnie i połączonych ze sobą za pomocą wspólnej osłony PCV. Dodatkowo połączenie zawiera przewód czujnika temperatury w kolektorach słonecznych.

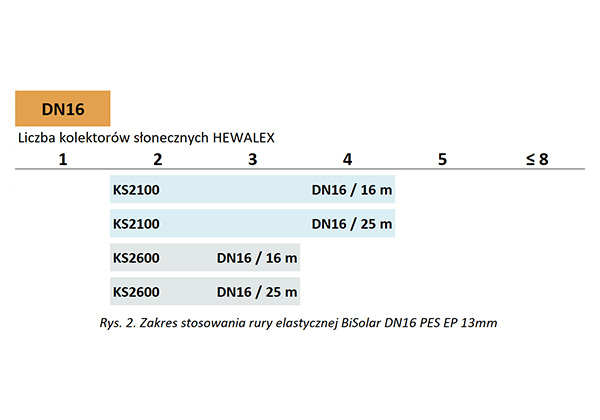

Zastosowanie rury elastycznej podwójnej BiSolar DN16 PES EP 13mm

Połączenie z rury elastycznej podwójnej BiSolar DN16 PES EP 13mm można stosować dla standardowych instalacji solarnych o łącznej powierzchni absorbera do ok. 7,5 m2. W przeliczeniu na kolektory słoneczne jest to: do 4 kolektorów płaskich typoszeregu KS2100 lub 3 typoszeregu KS2400/KS2600. Rura jest dostarczana wraz z 4 opaskami termokurczliwymi RC 38/19 dla zabezpieczenia zakończeń izolacji cieplnej. Można ją mocować do przegród za pomocą trwałych i estetycznych uchwytów i podkładek wykonanych z tworzywa ABS.

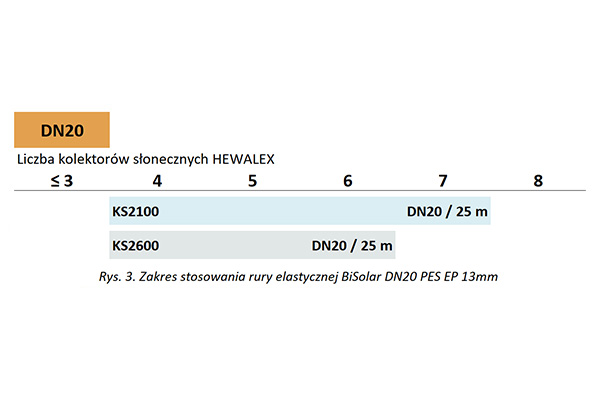

Zastosowanie rury elastycznej podwójnej BiSolar DN20 PES EP 13mm

Połączenie z rury elastycznej podwójnej BiSolar DN20 PES EP 13mm można stosować dla standardowych instalacji solarnych o łącznej powierzchni absorbera od 9 do ok. 15 m2. W przeliczeniu na kolektory słoneczne jest to: do 5-8 kolektorów płaskich typoszeregu KS2100 lub 4-6 typoszeregu KS2400/KS2600. Rura jest dostarczana wraz z 4 opaskami termokurczliwymi RC 38/19 oraz 4 RC 51/25,5 dla zabezpieczenia zakończeń izolacji cieplnej. Rurę można mocować do przegród za pomocą trwałych i estetycznych uchwytów i podkładek wykonanych z tworzywa ABS.

Specyfikacja techniczna

Numer katalogowy

80.43.41

Długość

16 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.42

Długość

25 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.43

Długość

25 m

Średnica nominalna rury

DN20

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

30 mm

Jednostkowy ciężar rury

1,115 kg/m

Rura elastyczna podwójna BiSolar DN16 PES EP 13mm [16 m]

Numer katalogowy

80.43.41

Długość

16 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.42

Długość

25 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.43

Długość

25 m

Średnica nominalna rury

DN20

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

30 mm

Jednostkowy ciężar rury

1,115 kg/m

Rura elastyczna podwójna BiSolar DN16 PES EP 13mm [25 m]

Numer katalogowy

80.43.41

Długość

16 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.42

Długość

25 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.43

Długość

25 m

Średnica nominalna rury

DN20

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

30 mm

Jednostkowy ciężar rury

1,115 kg/m

Rura elastyczna podwójna BiSolar DN20 PES EP 13mm [25 m]

Numer katalogowy

80.43.41

Długość

16 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.42

Długość

25 m

Średnica nominalna rury

DN16

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

25 mm

Jednostkowy ciężar rury

0,906 kg/m

Numer katalogowy

80.43.43

Długość

25 m

Średnica nominalna rury

DN20

Rodzaj materiału

stal 316L

Izolacja cieplna

poliester PES 13 mm

Płaszcz ochronny

PVC, 180°C, UV

Przewód czujnika temperatury

OMYp 2×0,5

Dopuszczalne ciśnienie pracy (20°C)

10 bar

Minimalny promień gięcia

30 mm

Jednostkowy ciężar rury

1,115 kg/m
