Pętla indukcyjna i fotowoltaika? Czym jest i jak jej uniknąć?

Pętla indukcyjna to zjawisko polegające na przepływie prądu w obwodach zamkniętych, co w odniesieniu do fotowoltaiki można interpretować jako przepływ ładunku pomiędzy przewodami dodatnim i ujemnym mogącym uszkodzić panele fotowoltaiczne.

Pętla powstaje, gdy moduły fotowoltaiczne zostaną połączone tak jak na Rys.2. Przewody muszą znajdować się w bliskiej odległości od siebie, aby uniknąć powstania takiej pętli.
Czym grozi już powstała pętla? Głównym problemem, który powoduje to zagrożenie dla instalacji od strony wyładowań atmosferycznych. Przy wyładowaniu pojawiają się wysokie prądy wyindukowane w przewodach położonych daleko od siebie, co w efekcie prowadzi do uszkodzenia modułów oraz instalacji. Reguła prowadzenia przewodów obok siebie tyczy się wszystkich przewodów, również tych uziemiających moduły.

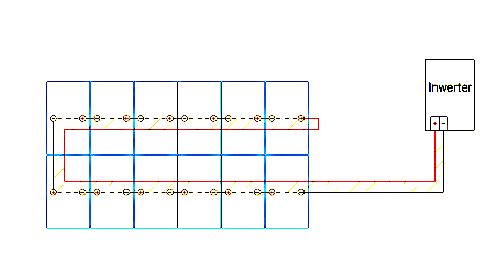

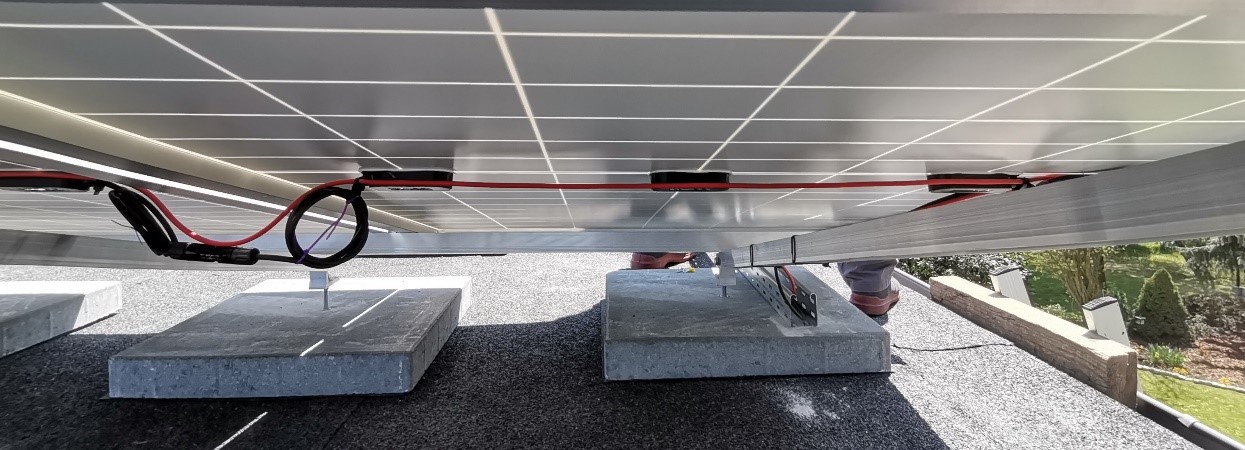

Rys. 1. Poprawne ułożenie przewodów DC.

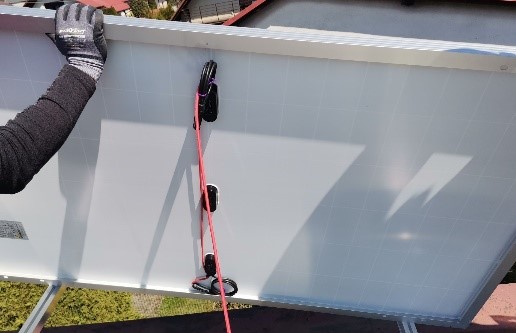

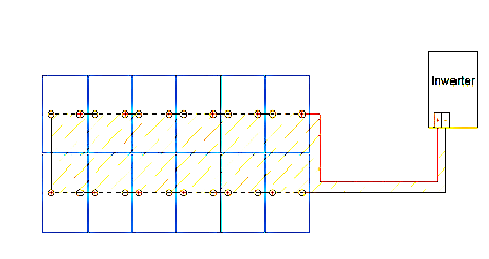

Błędem jest łączenie przewodów bezpośrednio z ostatniego modułu do inwertera z pominięciem reszty modułów (Rys. 2). Przyczynia się to do powstania pętli indukcyjnej, co wiąże się z ryzykiem wystąpienia indukcji wysokich prądów między przewodami przy uderzeniu pioruna.
